본 포스팅에서는 하트IR을 통해 에어컨을 제어하기 위해 앞 포스팅에서
생성한 ESPHome 바이너리를 하트IR에 올리기 까지 내용을 기술 합니다.
본 포스팅은 시리즈로 게시됩니다.
목차
- Home Assistant 내 ESPHOME 에서 Firmware Image (Bin) 만들기
- 라즈베리파이를 이용해서 업데이트 서버로 위장, 하트IR 펌웨어 변경하기 (본 페이지)
tuya-convert 이용해서 펌웨어 변경(하트IR 펌웨어 -> tasmota)
대략적인 순서는 하트IR의 펌웨어를 tuya-convert 이용해서 Tasmota Firmware로 올리고,
Tamota Firmware에서 다시 ESPHome Firmware(앞 포스팅에서 만든) 로 올리는게 순서 입니다.
라즈베리파이나 WiFi가 가능한 리눅스 컴퓨터의 터미널을 실행 후, 아래와 같이 차례로 입력 합니다.
1
2
3
4
5
6
> sudo su - root
> mkdir tuya_convert
> cd tuya_convert
> git clone https://github.com/ct-Open-Source/tuya-convert .
> ./install_prereq.sh
> ./start_flash.sh
전체적인 과정은 아래와 같습니다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
pi@raspberrypi:~ $ sudo su - root
root@raspberrypi:~# mkdir tuya_convert
root@raspberrypi:~# cd tuya_convert/
root@raspberrypi:~/tuya_convert# git clone https://github.com/ct-Open-Source/tuya-convert .
Cloning into '.'...
remote: Enumerating objects: 1387, done.
remote: Counting objects: 100% (1/1), done.
remote: Total 1387 (delta 0), reused 0 (delta 0), pack-reused 1386
Receiving objects: 100% (1387/1387), 3.88 MiB | 2.05 MiB/s, done.
Resolving deltas: 100% (857/857), done.
root@raspberrypi:~/tuya_convert# ./install_prereq.sh
Hit:1 http://archive.raspberrypi.org/debian buster InRelease
Get:2 http://raspbian.raspberrypi.org/raspbian buster InRelease [15.0 kB]
Get:3 http://raspbian.raspberrypi.org/raspbian buster/main armhf Packages [13.0 MB]
Fetched 13.0 MB in 12s (1,098 kB/s)
Reading package lists... Done
Reading package lists... Done
Building dependency tree
Reading state information... Done
..생략..
Ready to start upgrade
여기까지 하고, ./start_flash.sh 를 수행하면 각종 경고문구 무시하시고..
(하트IR의 펌웨어를 변경하기 때문에 조심하라는..경고 입니다.ㅠㅠ 임의로 장비의 펌웨어를 변경하는 행위이니 당연히 위험은 소비자의 몫.)
yes 입력 후 엔터.
주의사항 : 컴퓨터에서 ssh로 라즈베리파이나 리눅스로 접속하면안됩니다.ㅠ
이 과정을 거치면 라즈베리파이의 wifi연결을 끊고 Wifi AP 를 새로 만들기 때문에 연결이 끊깁니다..^^;;
여기까지 나오면 ENTER 누르지 말고 기다리세요.
내용 읽어보시면 아시겠지만 스마트폰으로 vtrust-flash Wifi에 접속 합니다.
그리고 WiFi 접속 후 Connect 페이지 까지 폰에서 확인 합니다.
그 뒤, 하트모양 IR을 전원 연결 하고 리셋버튼(버튼이 하나밖에 없어요^^)를
5~6초간 누른 뒤 녹색 LED가 깜빡 깜빡 할때까지 기다립니다.
깜빡 거리기 시작하면 ENTER를 눌러주세요!
그럼 아래와같이 Scan을 시작합니다.. 저는 바로 찾아서 Firmware backup을 진행하던데, 안되면 여러번 시도해야 한다고 합니다.
기존 펌웨어 백업 중.. (백업된 펌웨어는 tuya_convert/backups에 저장됩니다. 하지만 전 쓸 일이 없을 것 같습니다.ㅎㅎ)

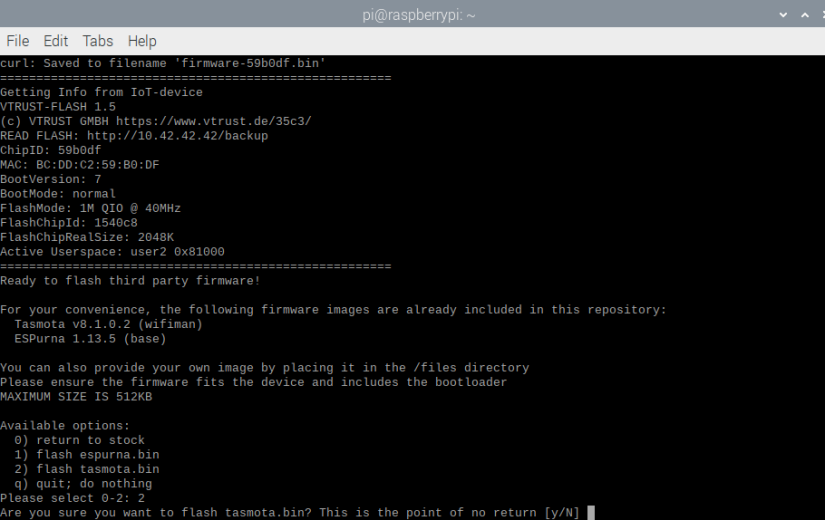

백업이 완료되면 flash 옵션이 나옵니다.
2) flash tasmota.bin 선택해야 하니 2 누르고 Enter 그리고 y 를 입력 주세요.
플래시가 끝나면 아래와 같이 나옵니다.
tasmota-XXXX 를 연결해서 남은 설정을 하라고 하네요. 다른 기기도 flash할거니? 묻는 화면엔 n 을 누르고 빠져 나옵니다.
이제 라즈베리파이or리눅스 컴퓨터로 하는 작업은 모두 끝났습니다.
이제 다시 휴대폰으로 Wifi를 검색해 봅니다.
tasmota-XXXXX 를 찾아서 연결한 뒤, AP1 SSID() 항목에 와이파이 이름이랑 비밀번호를 입력합니다.
그리고 Save 눌러주세요.
이제 하트IR기기가 해당 와이파이로 접속을 할 겁니다..
이제 본인 집의 공유기 설정으로 가서 tasmota-XXXXXXX 로 연결되어있는 기기가 있는지 확인 합니다.
아래 화면은 공유기마다 설정이 달라서.. 무선 공유기 설정화면에서 찾아보셔야 합니다!
그리고 화면에 나온 ip를 같은 네트워크에 연결된 컴퓨터 브라우저로 접속 합니다.
짠~ Tamosta 바이너리가 하트IR에 올라갔습니다.
Tasmota로 둔갑한 하트IR에서 보여주는 화면 입니다.
이제 이걸 다시 앞 포스팅에서 만든 ESPHome binary로 교체해야 합니다.
Firmware Upgrade 메뉴로 들어가 주세요.
아래 Upgrade by file upload로 펌웨어 변경을 할 예정입니다.
앞 포스팅에서 만든 Binary 파일을 선택 후 Start Upgrade 를 눌러주세요!
자 이제 정상적으로 업로드가 완료 되었습니다.
이제 ESPHome 대쉬보드로 돌아가보면, 아까 만든 설정이 ONLINE 으로 바뀐 걸 볼 수 있습니다.
이후에 EDIT로 YAML 파일 설정 하단에 아래 라인을 넣은 뒤 INSTALL - Wireless 하고 기다리면,
하트IR이 불이 켜지고 하트IR에 리모컨을 향하고 버튼을 눌러 보시면 LOG에서 관련 정보가 뜰겁니다!
이제 이 값들로 잘 설정을..ㅎ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
esphome:
name: livingroom
platform: ESP8266
board: esp01_1m
# Enable logging
logger:
# Enable Home Assistant API
api:
ota:
password: "5e191a0ed751137a3b274c51eddd8a76"
wifi:
ssid: "xxxxx"
password: "xxxxxxxxx"
# Enable fallback hotspot (captive portal) in case wifi connection fails
ap:
ssid: "Livingroom Fallback Hotspot"
password: "MsA2r2Le1i2r"
captive_portal:
# 여기서부터 아래에 추가해주세요^^
web_server:
port: 80
status_led:
pin: GPIO4
sensor:
- platform: uptime
name: "IR Uptime"
- platform: wifi_signal
name: "IR WiFi signal"
update_interval: 60s
binary_sensor:
- platform: status
name: "IR Status"
- platform: gpio
pin: GPIO13
id: physical_button
text_sensor:
- platform: version
name: "IR ESPHome version"
remote_transmitter:
pin:
number: GPIO14
carrier_duty_percent: 50%
remote_receiver:
pin: GPIO5
dump: all
switch:
- platform: template
name: Turn on TV
turn_on_action:
- remote_transmitter.transmit_sony:
data: 0x00000750
repeat:
times: 5
wait_time: 45ms
id: tv_on
이상입니다!
